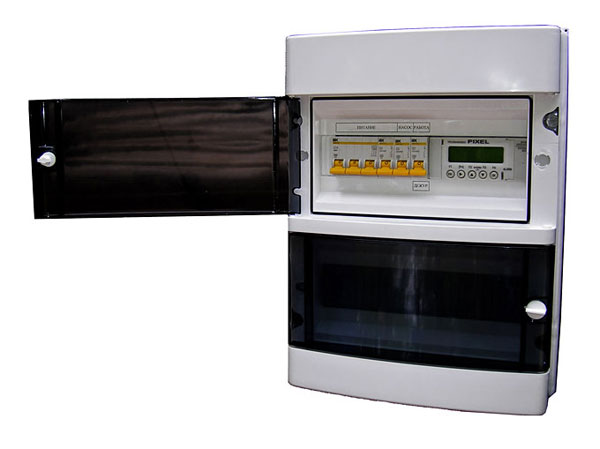

Pixel – наша вторая разработка и первый по популярности среди наших клиентов контроллер. Pixel ориентирован на автоматизацию прежде всего таких инженерных систем, как вентиляция, отопление, водоподготовка и т.п. Его успех был обеспечен тем, что он надежен, прост в программировании, идеально подходит для монтажа в стандартные (DIN43880) шкафы управления и имеет, возможно, лучшее на рынке соотношение цена/возможности.
Руководство пользователя (3.09)
Руководство пользователя (4.02)
Модульный – значит гибкий
Pixel устроен, как персональный компьютер — вы можете изменять его составляющие в зависимости от потребностей. Добавляйте к базовым ресурсам контроллера дополнительные модули – и платите только за то, что действительно будете использовать.

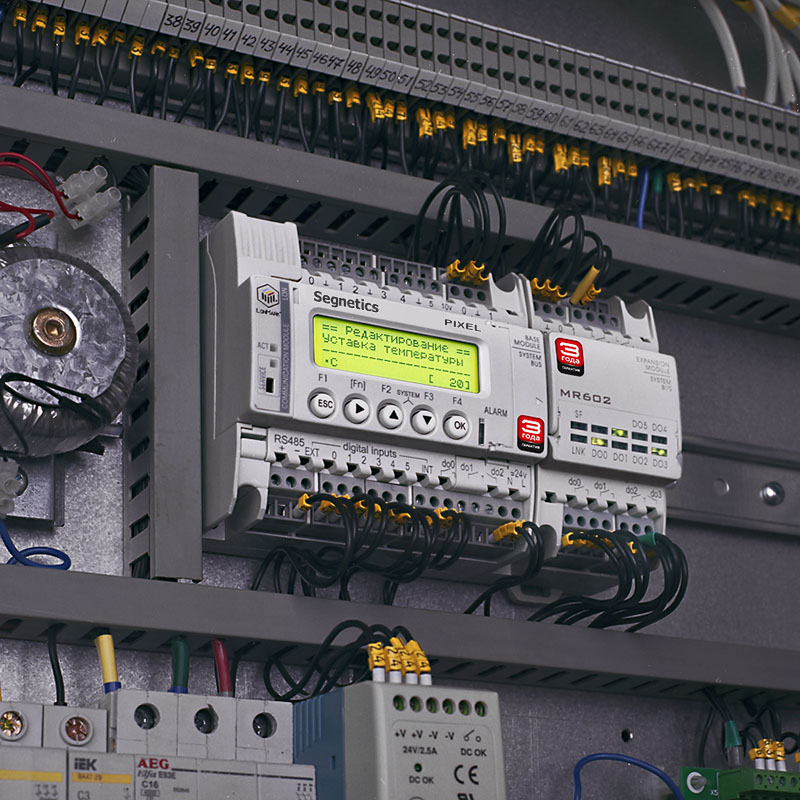

Модули расширения MR
Их использование – стандарт, принятый для старших моделей контроллеров. Преимущества модульного расширения очевидны. Мы производим 6 модификаций модулей расширения MR, каждый со своим набором I/O. Этого более, чем достаточно, чтобы вы смогли подобрать требующийся именно для вашего проекта состав каналов ввода-вывода. Всего вы можете увеличить количество каналов до 64 на 1 Pixel. Добавлять новые Модули MR легко – демонтировать контроллер или разбирать его не нужно, процесс максимально автоматизирован: реализована раздача адресов, горячий подхват и т.д.
Коммуникационные модули
Контроллер Pixel поддерживает диспетчеризацию, при этом работает с разными сетевыми протоколами: Modbus, LonWorks, Ethernet. Коммуникацию в сети обеспечивают съёмные модули. Коммуникационные модули заказываются отдельно. Если вы решили перейти с одного протокола на другой, перепрограммировать Pixel не потребуется.
Модуль памяти
Служит для съема архивов и для загрузки рабочих программ в Pixel. Без него для выполнения этих операций вам пришлось бы носить на объект ноутбук. А модуль памяти – освобождает и руки и время.
Графический дисплей
В отличие от распространенных в отрасли масочных или алфавитно-цифровых дисплеев графические дисплеи гораздо более универсальны. Они позволяют выводить графику, шрифты нужных вам размеров и т.п. На Pixel установлен именно такой дисплей.
Вы можете показать тренды температуры и влажности, пользовательские иконки, gif-анимацию... Один наш клиент реализовал даже мнемосхему объекта!
Программная поддержка
Контроллер Pixel программируется в среде SMLogix.
Быстро создавать программы управления для ИТП или HVAC вы можете дополнив SMLogix программой SMConstructor. В нем вы просто указываете наличие тех или иных установок на вашем объекте и он автоматически генерирует программу.
Для создания графических пользовательских интерфейсов служит пакет SMArt. В нем вы можете быстро создать красивый и понятный интерфейс или конвертировать под разрешение зкрана Pixel ранее созданный интерфейс контроллера SMH2G. Клиенты будут вам только благодарны.
Cовместимость программ для SMH2010 и для Pixel полная. Все что работало на SMH2010 будет работать и на Pixel.
